HDMI ARC vs eARC: różnice sygnałowe i formaty audio

HDMI ARC i eARC to metody przesyłu dźwięku zwrotnego z telewizora do amplitunera lub soundbara. Różnią się mechaniką transmisji i zakresem obsługiwanych sygnałów. To wpływa na dostępność formatów oraz stabilność połączenia w tym ograniczenia transmisji i przepustowości kanału zwrotnego. Nie bez znaczenia jest tez warstwa fizyczna toru HEAC oraz zależność od jakości kabla i portów, a także mechanizm uzgadniania możliwości audio oraz degradacja trybu do ARC.

Szybkie fakty

ARC i eARC w połączeniu HDMI: co zmienia się sygnałowo

Różnica między ARC i eARC dotyczy sposobu realizacji kanału zwrotnego audio oraz tego, jak urządzenia uzgadniają parametry dźwięku. W praktyce determinuje to, czy telewizor może przekazać dalej sygnał wielokanałowy bez dodatkowej kompresji i czy odbiornik poprawnie rozpozna format.

ARC został pomyślany jako funkcja „zwrotna” dla dźwięku z telewizora, głównie dla emisji i aplikacji wbudowanych, gdzie codziennym scenariuszem są formaty skompresowane. eARC rozszerza koncept kanału zwrotnego tak, aby łatwiej przenosić sygnały o większych wymaganiach, w tym wielokanałowe PCM albo ścieżki bezstratne, o ile telewizor nie narzuca własnych ograniczeń wyjścia audio.

W praktyce częstym błędem interpretacyjnym jest utożsamienie eARC z wersją HDMI albo z samą obecnością obrazu wysokiej jakości. Kanał zwrotny audio może działać niestabilnie nawet przy perfekcyjnym wideo, a połączenie potrafi przełączyć się w tryb ARC, co ogranicza dostępne formaty. Pewną część objawów wywołuje też sposób, w jaki telewizor realizuje przekazywanie sygnału dalej, np. przez transkodowanie do stereo lub do formatu skompresowanego.

eARC ułatwia podłączanie urządzeń, zapewnia większą wygodę użytkowania oraz obsługuje najbardziej zaawansowane formaty audio i najwyższą jakość dźwięku

Źródło: HDMI Forum — HDMI 2.1 November Release Presentation (2017)

Jeśli odbiornik otrzymuje z telewizora wyłącznie stereo mimo materiału wielokanałowego, to najbardziej prawdopodobne jest działanie ARC albo ograniczenie ustawień wyjścia audio.

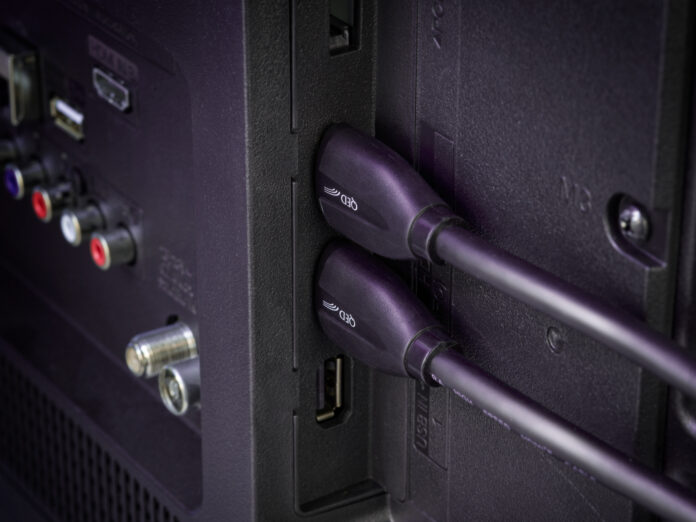

Warstwa przewodu i pinów: jak ARC i eARC korzystają z toru HEAC

Kanał zwrotny audio jest powiązany z torem oznaczanym w kablach jako HEAC, co tłumaczy, czemu dobór przewodu bywa krytyczny mimo braku problemów z obrazem. W konfiguracjach eARC przewód i porty muszą zapewnić stabilną pracę toru zwrotnego, a jakość transmisji wideo nie jest tu testem zastępczym.

W praktyce spotykane są przypadki, w których telewizor i amplituner deklarują eARC, lecz połączenie działa jak ARC albo gubi tryb przy zmianie źródła, restarcie lub włączeniu urządzeń w innej kolejności. Jednym z powodów jest fizyczna konstrukcja przewodu oraz zgodność portów w urządzeniach, ponieważ tor zwrotny nie korzysta z tej samej ścieżki, którą wykorzystuje obraz. Długi przewód, rozdzielacze lub przejściówki potrafią pogorszyć stabilność kanału zwrotnego, objawiając się zanikami dźwięku albo chwilowym resetem formatu do niższego. Od strony doboru okablowania pomocniczym punktem odniesienia bywają przewody audio, które porządkują nazewnictwo i typowe różnice konstrukcyjne.

Opisy kabli typu „High Speed z Ethernet” pojawiają się w kontekście HEAC, co bywa mylące dla diagnozy. W praktyce liczy się nie nazwa marketingowa, lecz to, czy przewód i urządzenia utrzymują poprawną pracę toru zwrotnego w danym układzie. Wskaźnikiem jest nie obraz, lecz stabilność wykrywania formatu na odbiorniku oraz brak przełączania trybu w czasie pracy.

Przy częstych zanikach dźwięku i jednocześnie prawidłowym obrazie najbardziej prawdopodobny jest problem toru zwrotnego w kablu lub portach, a nie ograniczenie przepustowości wideo.

Negocjacja trybu i kompatybilność: czemu eARC bywa widoczny, a nie działa

Działanie eARC zależy od spełnienia warunków po obu stronach połączenia oraz od tego, czy telewizor nie ogranicza strumienia audio przez ustawienia lub politykę passthrough. Nawet gdy port jest oznaczony jako eARC, niezgodność ustawień potrafi skutkować brakiem dźwięku, spadkiem do stereo lub przełączeniem do ARC.

Podstawowy zestaw warunków obejmuje: właściwy port HDMI w telewizorze, aktywny tryb eARC w menu, poprawnie wybrane wejście w odbiorniku oraz tryb wyjścia audio w telewizorze ustawiony na przesył bitstream lub passthrough, jeśli odbiornik ma dekodować format. Gdy telewizor wymusi PCM stereo, wiele amplitunerów pokaże „PCM” niezależnie od tego, czy transport jest realizowany przez ARC czy eARC, a efekt funkcjonalny będzie identyczny: brak dźwięku przestrzennego.

Osobnym źródłem problemów jest sterowanie po HDMI (CEC), które w niektórych implementacjach wpływa na stabilność zestawienia połączenia audio zwrotnego. Konflikty tej warstwy objawiają się np. brakiem reakcji na głośność, samoczynnym przełączaniem wejść albo nieprzewidywalnym wybudzaniem urządzeń i mogą towarzyszyć degradacji trybu do ARC. Kolejnym czynnikiem jest passthrough w telewizorze: część modeli nie przepuszcza określonych formatów, niezależnie od tego, że eARC jako mechanizm transportu jest dostępny.

Jeśli telewizor pokazuje aktywne eARC, a odbiornik stale sygnalizuje format skompresowany lub stereo, to najbardziej prawdopodobne jest ograniczenie ustawień wyjścia audio albo brak passthrough dla danego formatu.

Formaty audio i przepływność: co przechodzi przez ARC, a co wymaga eARC

ARC zwykle wystarcza dla formatów skompresowanych, natomiast eARC jest projektowany z myślą o sygnałach, które częściej przekraczają praktyczne limity ARC lub wymagają stabilniejszej negocjacji możliwości. Zależność między „formatem” i „wymaganiem eARC” wynika z tego, czy sygnał jest bezstratny, czy jest to wielokanałowe PCM oraz jak telewizor realizuje wyjście audio, co w instalacjach kino domowe przekłada się bezpośrednio na architekturę połączeń.

Najczęściej mylony przypadek dotyczy Dolby Atmos. Atmos może być przenoszony jako metadane w Dolby Digital Plus, co bywa osiągalne także w konfiguracjach ARC, zwłaszcza dla aplikacji uruchamianych w telewizorze. Inny wariant to Atmos oparty o Dolby TrueHD, typowy dla płyt UHD Blu-ray i części plików testowych, gdzie eARC jest znacznie częściej wymagany, aby utrzymać przekaz bez redukcji formatu. W podobny sposób wielokanałowe PCM z konsol i komputerów może wymagać eARC, jeśli zakładany jest przesył bez transkodowania do formatu skompresowanego.

Istotne jest oddzielenie dwóch ograniczeń: kanału zwrotnego oraz tego, czy telewizor w ogóle przekazuje sygnał w niezmienionej postaci. Przy części konfiguracji telewizor ogranicza format jeszcze przed wysłaniem go do odbiornika, co powoduje, że nawet przy eARC amplituner nigdy nie zobaczy TrueHD albo wielokanałowego PCM. Tablica porównawcza porządkuje typowe zależności między sygnałem a trybem ARC lub eARC.

Test materiału z TrueHD lub wielokanałowym PCM pozwala odróżnić ograniczenie ARC od sytuacji, w której telewizor nie przepuszcza formatu mimo eARC.

Procedura weryfikacji ARC/eARC i formatu wyjściowego w praktyce

Tryb ARC lub eARC oraz format audio można potwierdzić przez równoległą kontrolę ustawień telewizora, statusu na odbiorniku i test materiałów o znanym formacie. Diagnoza jest wiarygodna dopiero wtedy, gdy wykluczone zostaną spadki trybu do ARC oraz wymuszenie PCM stereo przez telewizor.

Sekwencja ustawień telewizora i odbiornika

Najpierw identyfikowane są właściwe porty. W telewizorze należy użyć wyjścia oznaczonego ARC lub eARC, a w odbiorniku portu HDMI przeznaczonego do połączenia z telewizorem. Następnie w menu telewizora aktywowany jest tryb eARC oraz ustawiane jest wyjście cyfrowe na przesył bitstream lub passthrough, jeśli odbiornik ma dekodować format. W odbiorniku sprawdzany jest komunikat o formacie wejściowym oraz tryb dekodowania, aby wykluczyć sytuację, w której odbiornik dokonuje własnej konwersji.

Testy materiałów o znanym formacie

Jako pierwszy test nadaje się materiał z Dolby Digital Plus, często dostępny w aplikacjach telewizora, ponieważ ułatwia rozróżnienie błędów ustawień od problemu z kablem. Drugi test powinien używać materiału, który typowo ujawnia przewagę eARC: wielokanałowe PCM z konsoli lub ścieżkę TrueHD z odtwarzacza. Jeśli odbiornik nie pokazuje oczekiwanego formatu, a telewizor jest ustawiony na passthrough, kolejnym krokiem jest eliminacja degradacji trybu: restart sekwencyjny urządzeń, zmiana kolejności włączania oraz wymiana przewodu na krótszy, bez pośrednich elementów toru HDMI.

Jeśli po teście DD+ format jest wykrywany prawidłowo, a przy teście TrueHD lub PCM następuje spadek do stereo, to najbardziej prawdopodobne jest ograniczenie ARC lub brak passthrough w telewizorze.

Typowe błędy i testy rozróżniające: objaw kontra przyczyna

Te same objawy potrafią wynikać z różnych czynników, więc diagnoza wymaga krótkich testów rozdzielających problem przewodu, ustawień lub kompatybilności formatów. Dla kanału zwrotnego szczególnie mylące są sytuacje, w których działa sterowanie głośnością, ale brak jest formatu wielokanałowego, albo działa Atmos w aplikacji, a nie działa z zewnętrznego odtwarzacza.

Przy braku dźwięku po włączeniu zestawu przyczyną bywa negocjacja i stan urządzeń. Pomaga restart sekwencyjny, wyłączenie i ponowne włączenie eARC w menu telewizora oraz krótkie odłączenie zasilania odbiornika. Służy to wymuszeniu ponownej wymiany informacji o możliwościach. Przy stałym stereo kluczowe jest odróżnienie wymuszonego PCM stereo od ograniczeń ARC. Jeśli odbiornik zawsze pokazuje PCM, należy sprawdzić tryb wyjścia audio w telewizorze i czy passthrough jest aktywne. Przy zanikach lub przełączaniu trybu najbardziej podejrzany jest kabel albo elementy pośrednie, bo kanał zwrotny potrafi być wrażliwszy niż tor wideo. Dodatkowo praktyczne scenariusze konfiguracji i objawów porządzą poradniki kino domowe, co ułatwia zawężanie przyczyny usterki.

Jeśli Atmos działa wyłącznie w aplikacjach telewizora, a nie działa z konsoli lub odtwarzacza, zwykle oznacza to różnicę nośnika sygnału: DD+ w aplikacji kontra PCM lub TrueHD w źródle zewnętrznym. Wtedy wartość diagnostyczną ma test z materiałem TrueHD oraz obserwacja, czy odbiornik otrzymuje format bezstratny czy format po konwersji.

Test wymuszenia passthrough i sprawdzenie formatu na wyświetlaczu odbiornika pozwala odróżnić ograniczenie ustawień telewizora od ograniczenia kanału zwrotnego.

Jak dobierane są źródła techniczne do porównania ARC i eARC?

Porównanie oparte na źródłach P1 wymaga dokumentacji producenta standardu albo oficjalnych materiałów wdrożeniowych. Materiały w formacie PDF są łatwiejsze do weryfikacji, ponieważ zawierają niezmienne sformułowania i jasno opisane cechy, co ogranicza ryzyko interpretacji. Opracowania P2 są użyteczne przy opisie warstwy fizycznej i testów, gdy autor jest identyfikowalny, a treść ma charakter inżynierski. Poradniki sklepów i karty produktów nadają kontekst użytkowy, lecz bez dokumentacji nie zamrażają parametrów sygnałowych.
